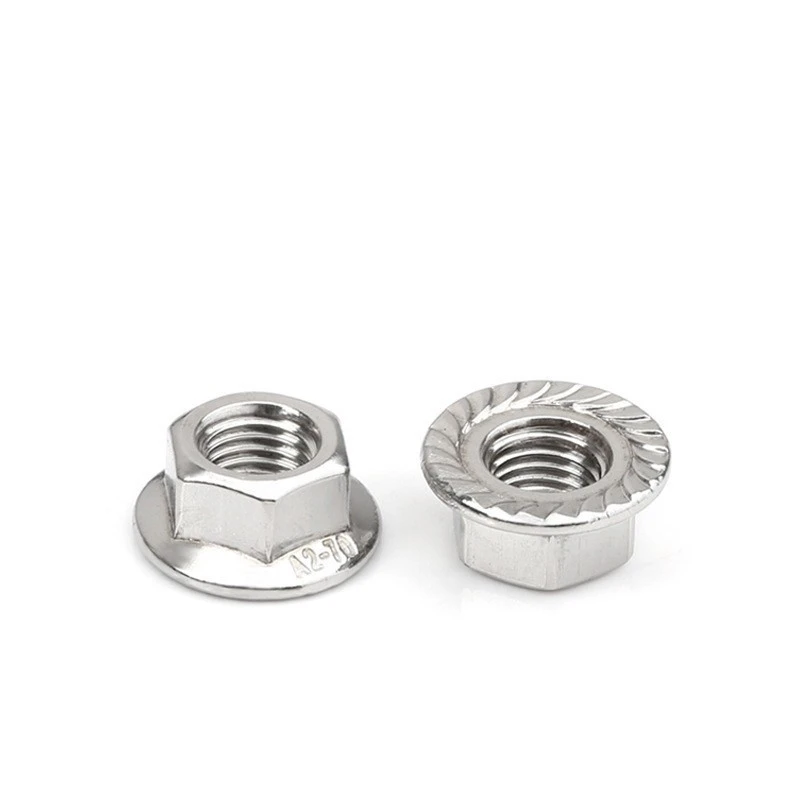

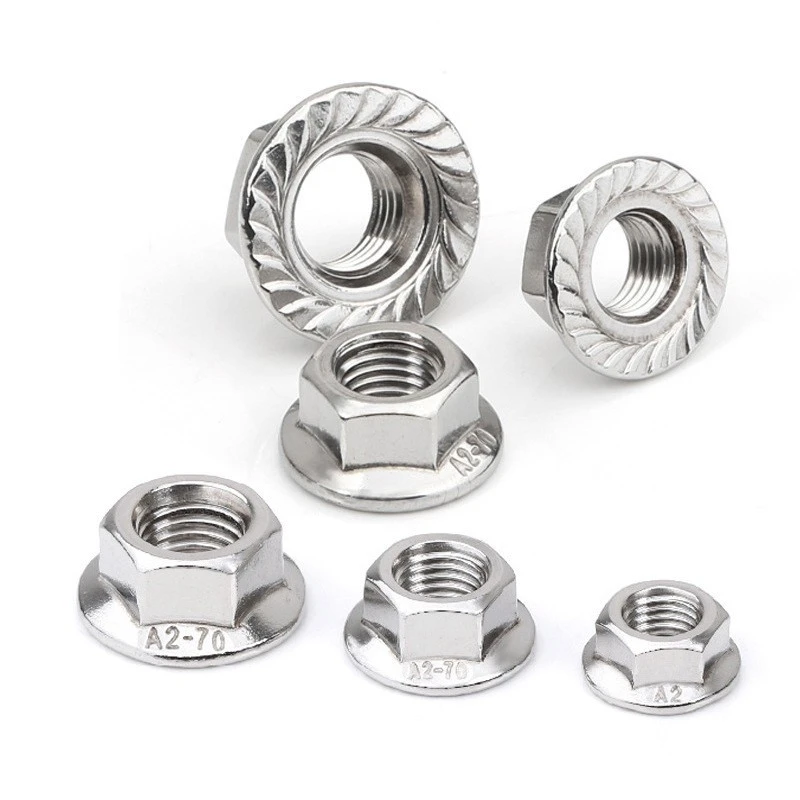

نظرة عامة على المنتج
صواميل الحافة المترية عبارة عن مكونات تثبيت مصممة عن طريق إضافة هيكل شفة إلى صواميل سداسية تقليدية. تعمل الحافة السفلية على زيادة منطقة الاتصال بالأجزاء المتصلة، مما يساعد على توزيع القوة بشكل أكثر توازنًا وتحسين استقرار الاتصال.
تم تصنيع هذه الصواميل من الفولاذ المقاوم للصدأ والفولاذ الكربوني، وهي مناسبة للتطبيقات التي تتطلب أداء دعم معززًا أو تقليل تركيز الضغط على أسطح التوصيل. بالمقارنة مع الصواميل السداسية القياسية، فإن تصميم الحافة يوفر قدرة أفضل على التكيف مع التركيب.
ميزات المنتج
- تساعد منطقة الاتصال الموسعة على تحسين توزيع الحمل عند نقطة الاتصال.
- يعزز استقرار التثبيت ويقلل من خطر الارتخاء.
- يمكن أن يقلل من الحاجة إلى غسالات إضافية في بعض التطبيقات.
- مناسبة للتركيب الفعال في بيئات الإنتاج المجمعة.
- يدعم المواد والمواصفات والمعالجات السطحية المختلفة.
التطبيقات
تُستخدم صواميل الحافة المترية بشكل أساسي في مركبات الطاقة الجديدة، وأنظمة البطاريات، ومعدات تخزين الطاقة، والمعدات الميكانيكية، وخزائن التحكم الكهربائية، ومعدات التشغيل الآلي، والتجمعات الهيكلية الصناعية.
ضمان الجودة
تتبع الشركة متطلبات إدارة الجودة IATF16949 وتنفذ مراقبة الإنتاج المنهجية.
بدءًا من فحص المواد الخام ومراقبة العمليات وحتى إدارة المنتج النهائي، يتم التحكم في كل مرحلة من خلال إجراءات موحدة. يتم أيضًا دعم-فحص الطرف الثالث لمساعدة العملاء في إنشاء سلسلة توريد موثوقة.
معلمات المنتج
|
المعلمة |
وصف |
|
اسم المنتج |
صواميل شفة مترية |
|
مادة |
الفولاذ المقاوم للصدأ، الفولاذ الكربوني |
|
نوع الهيكل |
هيكل شفة عرافة |
|
مواصفات الموضوع |
مخصصة وفقا للمتطلبات |
|
نطاق المواصفات |
الخيارات القياسية وغير القياسية-متوفرة |
|
المعالجة السطحية |
تتوفر علاجات وقائية مختلفة |
|
دقة الأبعاد |
يتم التحكم بها وفقًا لمتطلبات العملاء |
|
دعم التفتيش |
دعم -الفحص من طرف ثالث |
الوسم : صواميل شفة مترية، الصين مصنعي صواميل شفة مترية، الموردين، المصنع, صامولة سداسية صناعية, صواميل شفة مترية, المكسرات
جيجا بايت /ت 6177.1 - 2000
صامولة شفة سداسية
| حجم الخيط | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | ||
| d | ||||||||||
| P | يقذف | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
| c | دقيقة. | 1 | 1.1 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | |
| da | دقيقة. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| الأعلى. | 5.75 | 6.75 | 8.75 | 10.8 | 13 | 15.1 | 17.3 | 21.6 | ||
| dc | الأعلى. | 11.8 | 14.2 | 17.9 | 21.8 | 26 | 29.9 | 34.5 | 42.8 | |
| dw | دقيقة. | 9.8 | 12.2 | 15.8 | 19.6 | 23.8 | 27.6 | 31.9 | 39.9 | |
| e | دقيقة. | 8.79 | 11.05 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 | 32.95 | |
| m | الأعلى. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | |
| دقيقة. | 4.7 | 5.7 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 18.7 | ||
| mw | دقيقة. | 2.5 | 3.1 | 4.6 | 5.6 | 6.8 | 7.7 | 8.9 | 10.7 | |
| s | الأعلى. | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 | |
| دقيقة. | 7.78 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | ||
| r | الأعلى. | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.9 | 1 | 1.2 | |
| الوزن لكل 1000 قطعة (فولاذ) ≈ كجم | 2.11 | 3.81 | 7.79 | 12.82 | 22.01 | 34.32 | 51.21 | 97.81 | ||
